Oddělovací jednotky TSE

Technická data

Krytí IP 00
Třída izolace B
Provozní teplota +40 °C
Zkoušecí napětí 4 kV ~
Frekvence 50/60 Hz
Vstupní napětí 230 V
Výstupní napětí < 2 … 250 V

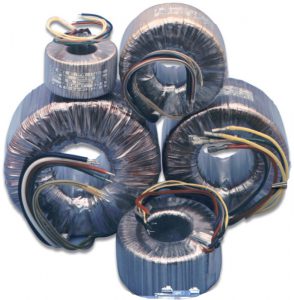

Jednotka  sestává z jednofázového regulovatelného autotransformátoru typové řady ESS vyrobeného podle normy VDE 0552 a vestavného toroidního pevného transformátoru ERT vyrobeného podle normy VDE 0551. Jednotka obsahuje též sadu upevňovacích prvků.

Rozměry a zapojení

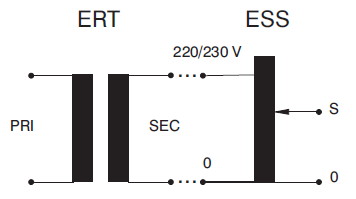

tse zapojeni

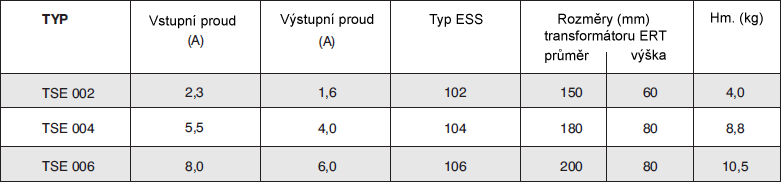

tse-tabulka

tse
