Jednofázový regulační autotransformátor ESS 602 řešený „do hloubky“

Technické údaje:

Stupeň krytí IP00
Třída izolace B
Max. teplota okolí +45°C
Zkušební napětí (vinutí-hřídel) 4kV
Kmitočet 50/60 Hz
Úhel natočení 320°

Oproti běžnému typu ESS 102 se stejnými elektrickými parametry je ESS 602 rozměrově menší. Pod označením ESS 602/M je k dispozici i jeho verze s pohonem 12 V DC uloženým uvnitř tělesa transformátoru.

Vstup: 230V
Výstup: 0…. 230/250V

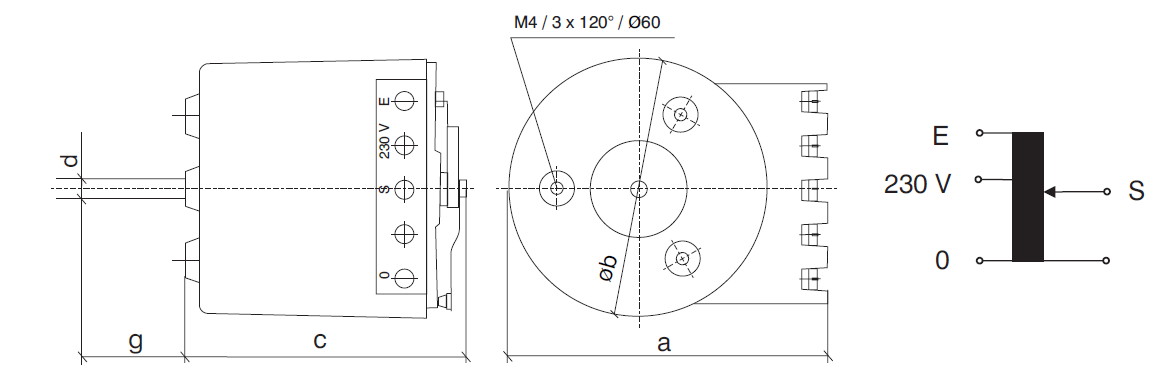

TYP Výstupní napětí Výstupní proud a b c d g Hmotnost
(V) (A) (mm) (mm) (mm) (mm) (mm) (kg)
ESS 502 0 … 250 2 116 96 106 6 20 2,45
ESS 602 0 … 270 1.86



TYP Výstupní napětí Výstupní proud a b c d g Hmotnost
(V) (A) (mm) (mm) (mm) (mm) (mm) (kg)
ESS 502 M/DC 0 … 250 2 116 96 106 2,45
ESS 602 M/DC 0 … 270 1.86

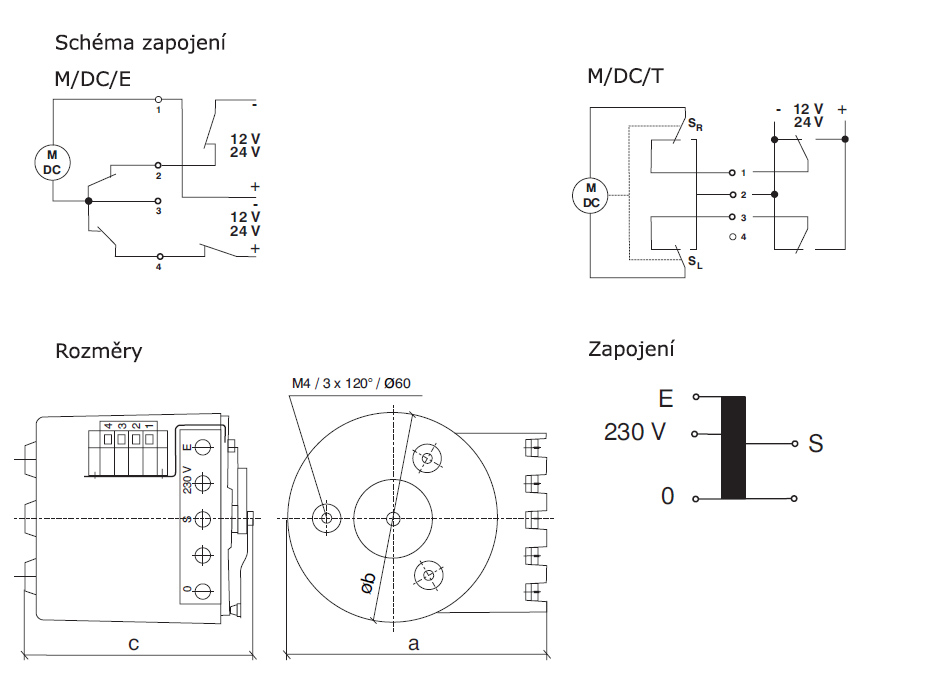

obrazek

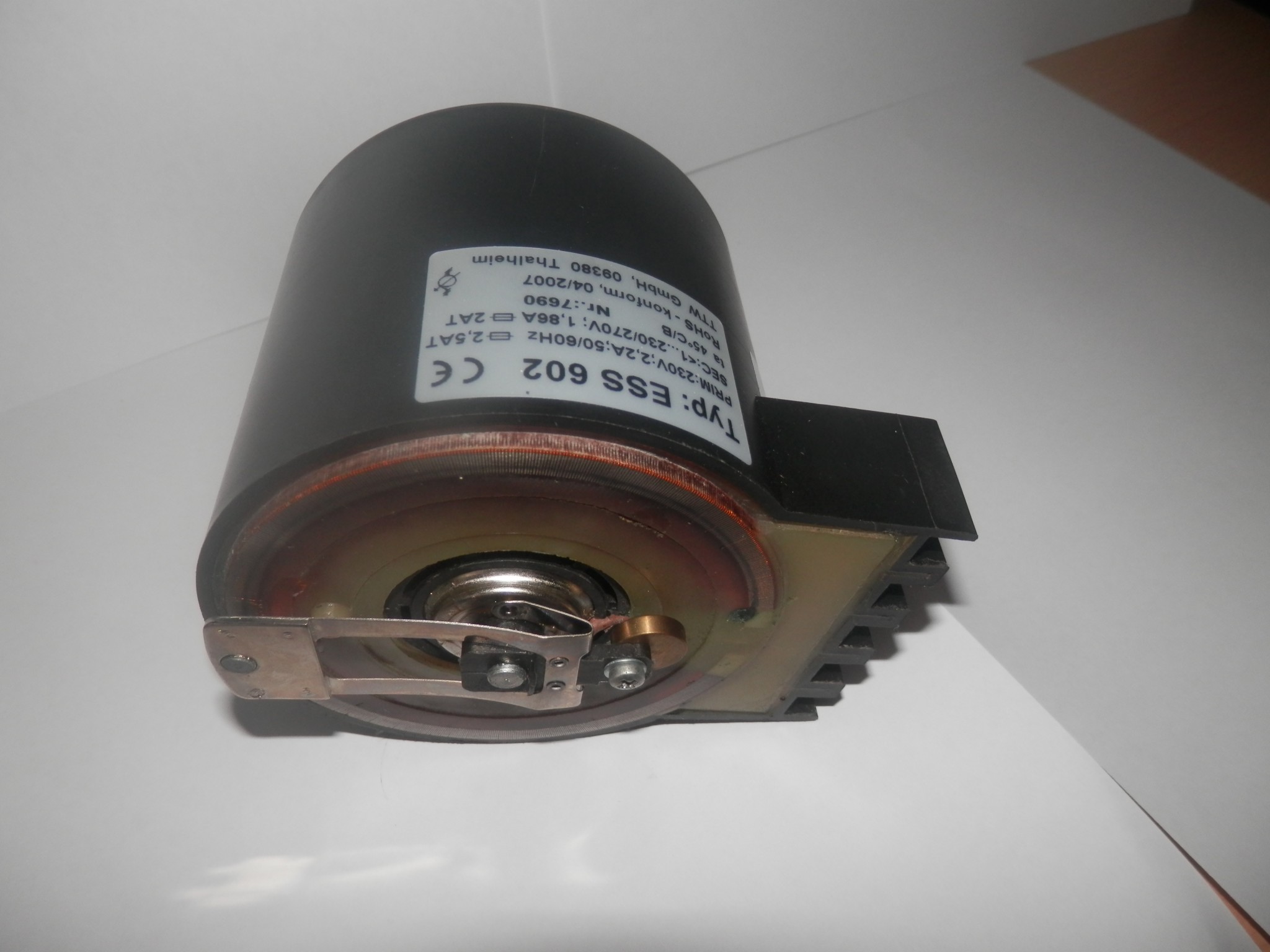

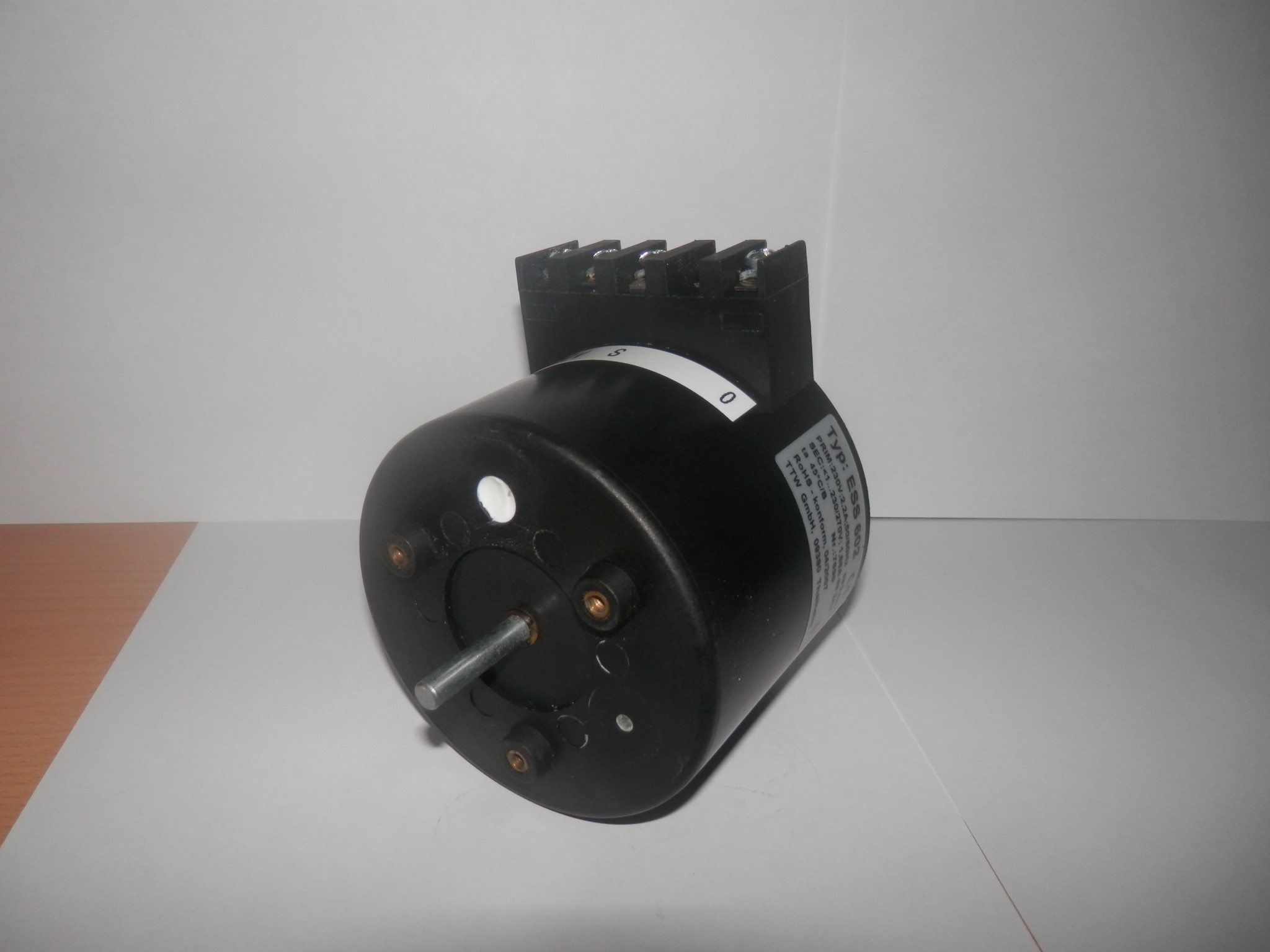

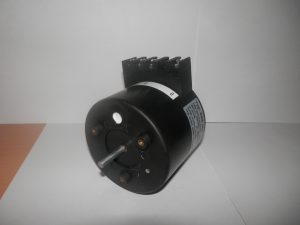

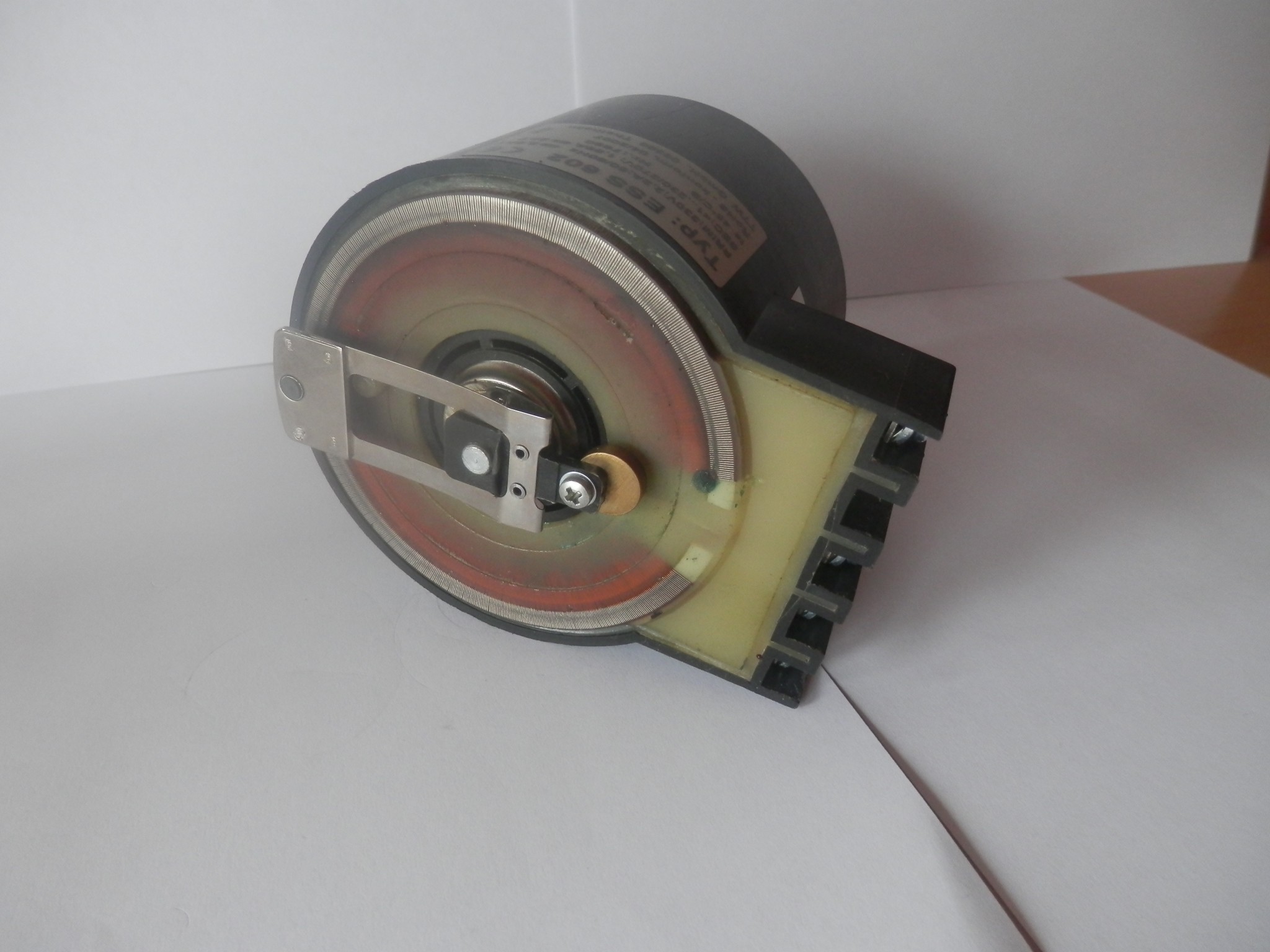

Fotogalerie
