Jednofázové autotransformátory podle VDE 0552 pro centrální upevnění

Technické údaje

Třída ochrany 0
Stupeň krytí IP00
Třída izolace B
Max. teplota okolí + 45 °C
Zkušební napětí (vinutí-hřídel) 1,5 kV
Kmitočet 50/60 Hz
Úhel natočení 320°

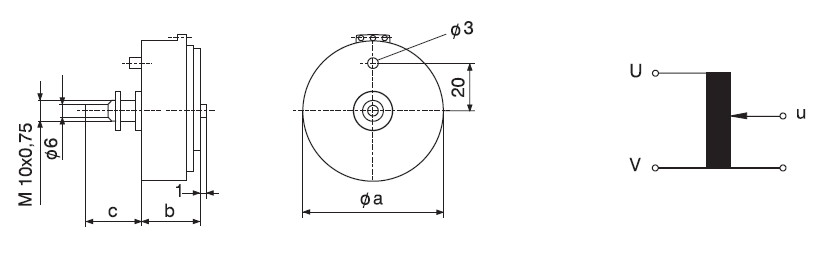

TYP Jmenovité vstupní napětí (V) Výstupní napětí (V) Trvalá zatížitelnost (A) a (mm) b (mm) c (mm) Hmotnost (kg)
KSS 103 42 <1 … 42 2,5 70 55 32 0,6
KSS 105 60 <1 … 60 5 94,5 58 23 1,4
ESS 9008 250 <1 … 250 0,8 94,5 58 23 1,4
ESS 9010 230 <1 … 230 1 94,5 58 23 1,4
ESS 9013 230 <1 … 230 1,25 94,5 58 23 1,4

Provedení pro jiná napětí a proudy na požádání.

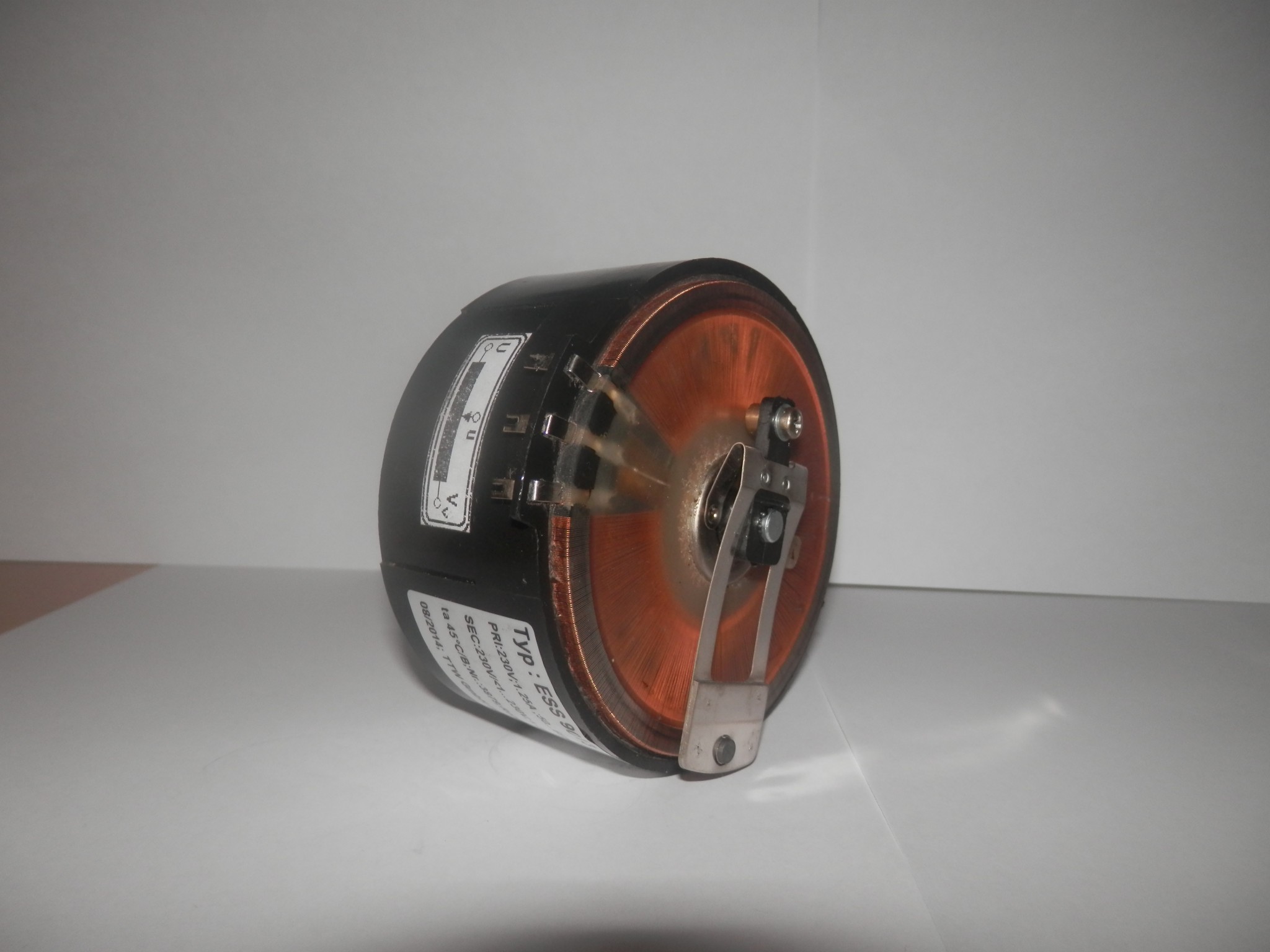

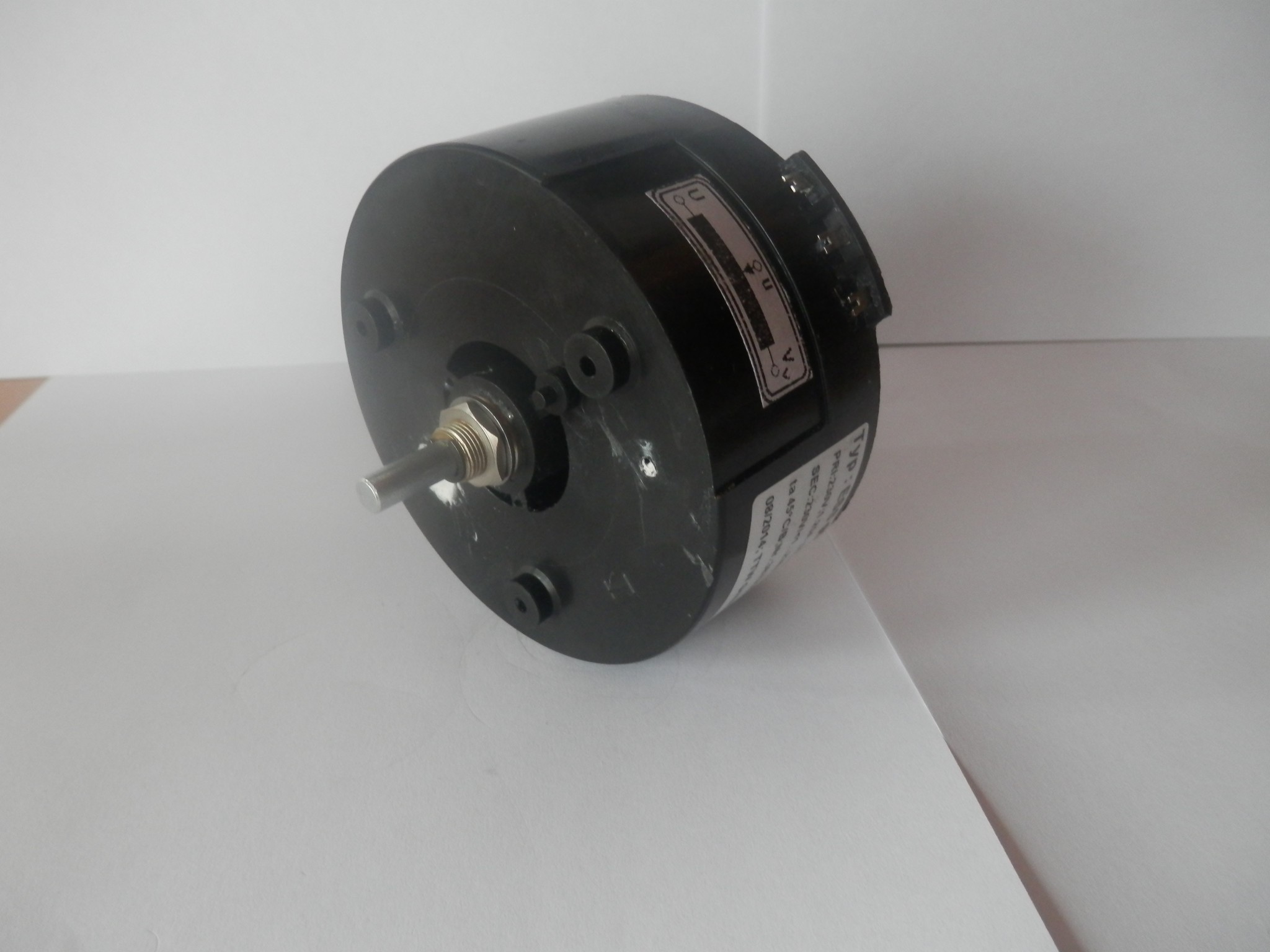

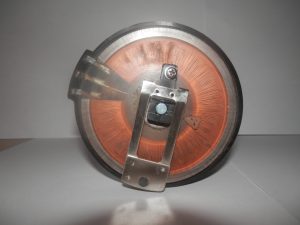

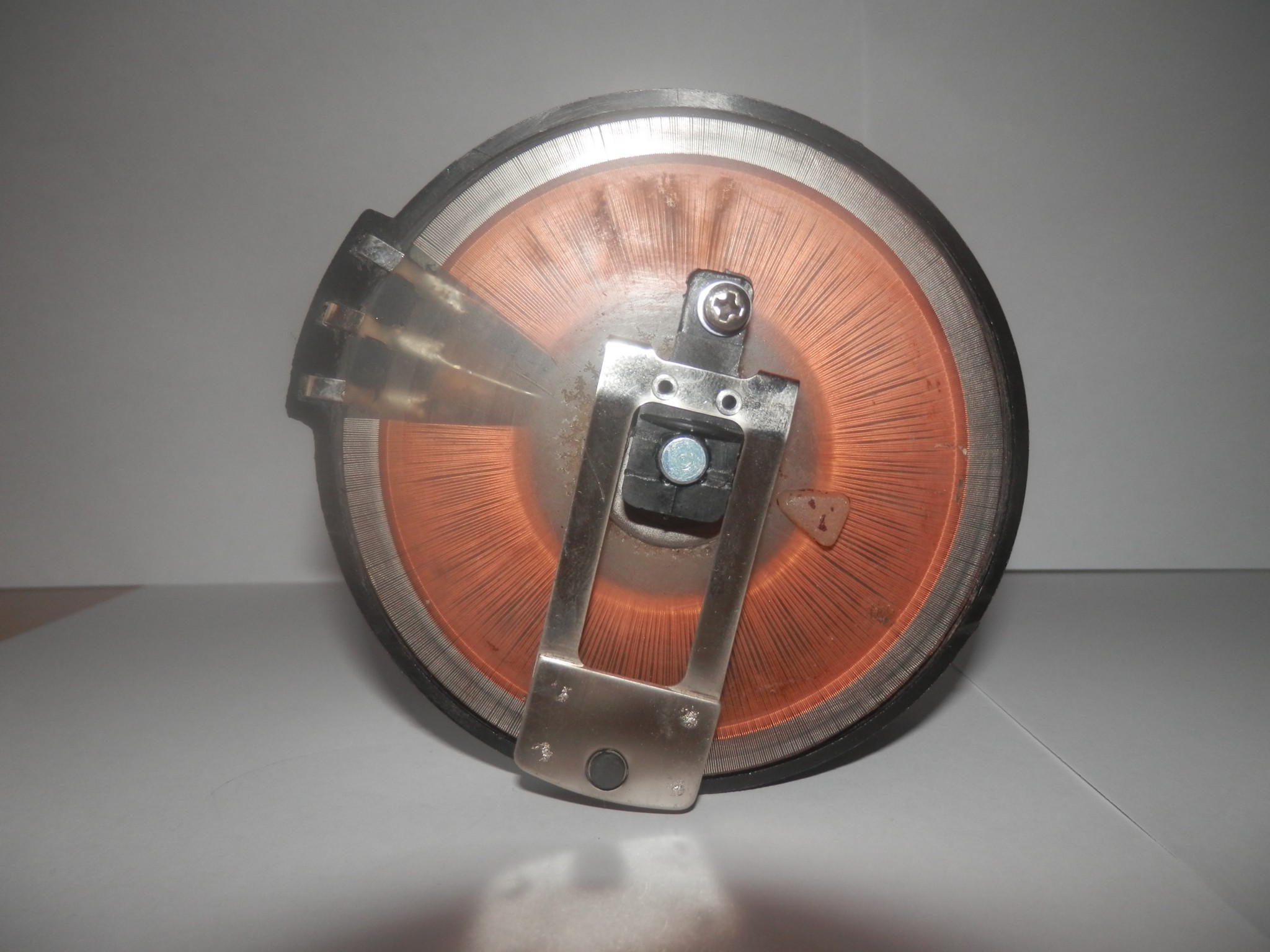

Fotogalerie
